关系属性

在关系编辑器中维护关系的各项属性，包括名称、基数、父子实体/表、父子键、级联与子字段。这些属性共同决定 ER 图中关系线的显示方式，以及生成 DDL 时的外键定义。

属性说明

属性	说明	是否影响物理实现
关系名称	关系的标识名称，用于在模型树与编辑器中定位该关系	否
关系基数	父子实体实例之间的数量对应关系	是
父实体/表	关系中的父实体或表	是
子实体/表	关系中的子实体或表	是
父键	父实体/表中与关系对应的索引	是
子键	子实体/表中与关系对应的索引	是
级联	子表外键字段与父表主键字段的级联删除和更新	是
子字段	子表中与父表索引成员字段相对应的字段	是

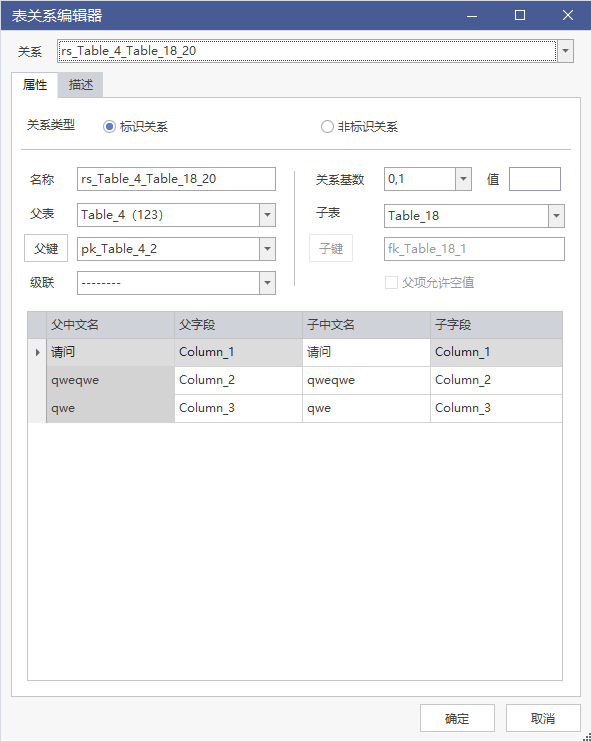

图示为关系编辑器：上方设置关系名称与基数，下方为父子字段对应列表，注意核对每一对父键字段与子字段的映射。

关系基数

关系基数描述一个父实体实例对应多少个子实体实例、一个子实体实例对应多少个父实体实例，在 ER 图中以 Crow's foot 规范显示：靠近实体一端的分叉形态表示该侧为“多”，竖线表示该侧为“一”。

基数	含义	典型场景
一对一	一侧实例最多对应另一侧的一个实例	人员与其唯一档案
一对多	一个父实例对应多个子实例，一个子实例只对应一个父实例	订单与订单明细
多对多	两侧实例可以互相多个对应	仅在逻辑模型中以多对多关系表达

父子键与子字段

• 父键是父表中与关系对应的索引，通常为父表主键。
• 子键是子表中新建或指定的索引，用于承载外键字段。
• 子字段把父表索引的每个成员字段映射到子表字段，父表主键为复合键时需要逐一指定。

在物理模型中创建标识关系或非标识关系时，系统会按父表主键自动建立主键索引或外键索引，可在索引中核对成员字段。

级联

级联控制子表外键字段随父表主键的删除与更新行为。开启后，父表记录被删除或主键被更新时，子表对应记录同步处理；关闭时由数据库按默认规则处理。是否开启应依据业务的数据保留要求决定。

注意事项

• 基数显示在 ER 图中用于阅读模型，外键的实际约束由父键、子键与子字段决定。
• 父表主键为复合键时，子字段需要逐项对应，遗漏会造成外键字段不完整。
• 级联删除影响数据安全，生成 DDL 或执行变更前应确认目标数据库的策略。
