表分区设计

分区是表的数据库物理属性，只在物理模型中设置，并在生成 DDL 时产生对应的分区语句。设计方式有两种：在分区属性中逐条维护边界值，或使用批量分区设计器按规则一次生成分区节点。

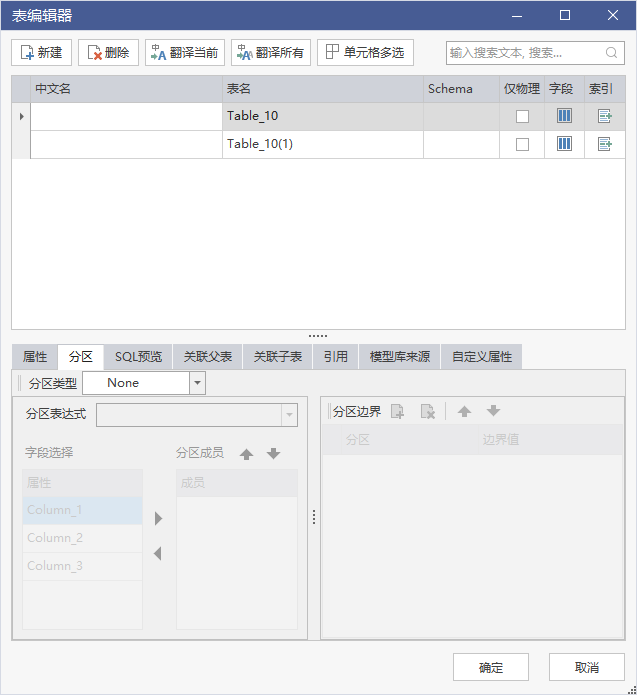

图示表属性中的“分区”区域，先在这里选择分区类型、分区表达式与分区字段。

设置分区属性

1. 在画布或模型树中打开表，进入表属性中的“分区”。
2. 选择分区类型，并按该类型的要求填写分区表达式。
3. 选择参与分区的字段。
4. 需要时设置分区边界值，为每个分区指定取值范围。
5. 打开表下方的“分区”页签进入分区设计页面，在分区列表中核对或调整分区节点。

选择 range 类型时，分区边界区域会出现批量分区设计器入口，用于按规则批量生成节点。

按值批量分区

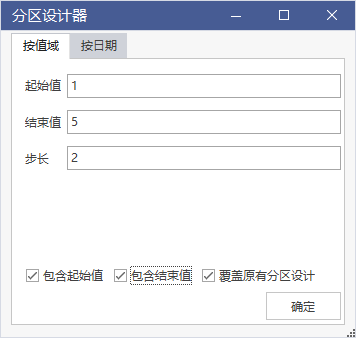

图示按值批量分区的填写区，三个输入项与三个勾选项共同决定最终生成哪些分区节点。

1. 输入起始值、结束值、步长。
2. 按需要勾选“包含起始值”“包含结束值”“覆盖原有分区设计”。
3. 确认后，系统从起始值开始按步长递推生成分区节点，直到不超过结束值。

示例：起始值 1、结束值 5、步长 2，并勾选包含起始值与结束值，生成的分区节点为 1、3、5。

图示上例生成的分区列表，注意端点 5 是因为勾选了“包含结束值”才出现，按步长递推本会跳过它。

按日期批量分区

1. 输入开始日期与结束日期。
2. 选择步长单位、步长与日期格式。
3. 按需要勾选同样的三个选项。
4. 确认后按步长在日期轴上递推生成分区节点。

示例：开始日期为 3 月 1 日、结束日期为 3 月 6 日、步长 2、步长单位为日、日期格式为 yyyy-MM-dd，并勾选包含起始值与结束值，生成的节点为 3 月 1 日、3 月 3 日、3 月 5 日、3 月 6 日。

三个勾选项的作用

勾选项	作用	不勾选时的表现
包含起始值	起始值作为一个分区节点	从起始值递推后的第一个节点开始
包含结束值	结束值作为一个分区节点，无论是否达到步长	只保留按步长递推得到且不超过结束值的节点
覆盖原有分区设计	清空此前手工或批量添加的全部分区设计，以本次规则重新设置	在已有分区设计的基础上追加本次生成的节点

注意事项

• 分区属性只在物理模型中可设，概念模型与逻辑模型不涉及。
• 是否支持分区以及可选的分区类型取决于目标数据库类型，设计前确认数据库的实际能力。
• 批量生成属于整批改写，勾选“覆盖原有分区设计”前先确认已有分区设计是否可以丢弃。
• 分区设计会进入 DDL 脚本，交付前用生成 DDL预览语句并核对分区内容。
