分表设计

分表设计用于数据库分表场景：需要同时创建或编辑多个结构相同的表时，用分表工具批量生成与编辑。分表组以母版表为基准，正向建模按规则生成分表，逆向采集时把识别出的分表合并回母版。

新建分表组并生成分表

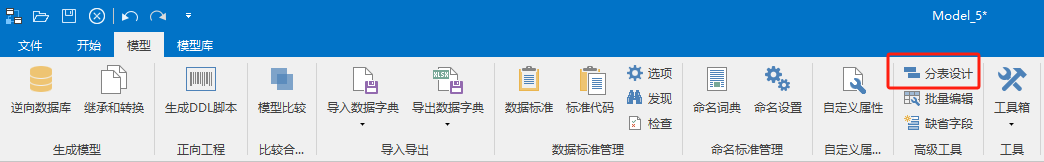

1. 在顶部工具栏“模型”菜单下选择“分表设计”。
2. 在分表编辑器中新建分表组。
3. 在“母版表”中选择分表所基于的原表。
4. 设置分表的命名规范。
5. 在右侧“分表生成管理”中，按值域、日期或自定义方式添加分表结果。

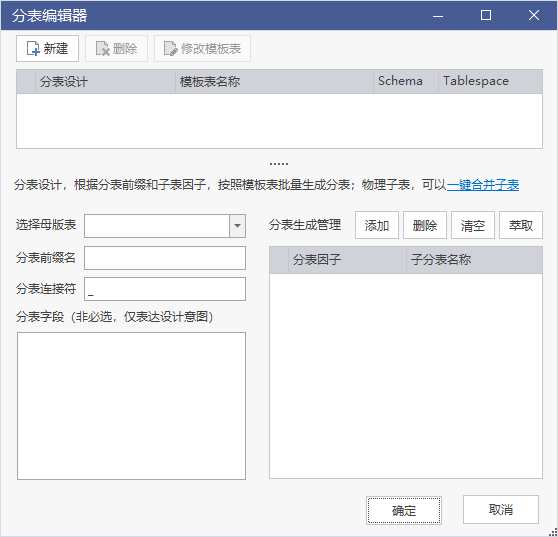

图示为分表编辑器，看图重点是左侧配置母版表与命名规范，右侧显示生成的分表结果。

生成方式	适用场景	说明
按值域	分表键取值范围可枚举	按取值区间划分分表
按日期	时间序列数据	按日期区间划分分表
自定义	命名或区间不规则	手工补充分表结果

逆向萃取与一键合并

逆向采集得到的分表需要合并回母版表时：

1. 在分表编辑器中选择母版表。
2. 单击“分表生成管理”中的“萃取”，系统自动识别模型中与母版表命名规范一致的所有分表，并加入分表生成管理列表。
3. 单击“一键合并子表”，把分表信息合并入母版表。

图示为萃取与合并后的分表列表，注意合并前先核对识别出的分表是否与命名规范一致，避免把无关表当作分表。

生成后的可见形态与 DDL 范围

分表添加或合并完成后，模型中只显示母版表；分表的母版表在 ER 图中带有特殊图标标识。生成 DDL 时会包含所有分表的创建与变更语句，覆盖范围同时受生成 DDL的对象过滤设置影响。

注意事项

• 命名规范是萃取识别分表的唯一依据，规范不一致的分表无法被自动识别。
• 合并针对母版表执行，执行前确认分表组划分正确。
• 正向生成的分表不在画布上单独显示，核对时应回到分表编辑器的生成列表查看。
