简化导入关系

系统默认的导入导出数据字典支持关系类型，但填写规则较复杂。简化导入关系用于快速建立表间连接：只需填写源表源字段与目标表目标字段，即可完成关系连接，适合存量关系的批量导入。需要真实主外键时，改用关系操作。

三步完成导入

1. 新建一个空模型，使用“导出数据字典”导出一个空的数据字典模板。
2. 在模板的“关系”页添加需要在画布上连线的关系，至少填写父表名、父键成员、子表名、子键成员四列，其余列可以隐藏或保持不变。
3. 使用“导入数据字典”导入该模板。

导入完成后即可在画布上看到对应的关系连线，默认生成为虚拟关系。

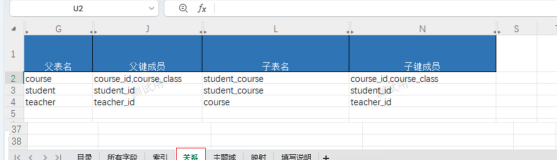

图示为“关系”页的四列填写示例，看重点在于四列内容必须与模型中实际存在的表、字段一致。

必需列与结果

列	含义	检查点
父表名	关系父端的表	与模型中的表名一致
父键成员	父表中作为键的字段	字段需存在于父表
子表名	关系子端的表	与模型中的表名一致
子键成员	子表中对应父键的字段	字段需存在于子表

导入生成的关系默认为虚拟关系，用于逻辑设计，不会转化为数据库实现。关系类型的完整口径参见关系类型。

常见问题

现象	排查顺序
导入后没有连线	四列是否齐全 → 表名与字段名是否与模型一致 → 是否在“关系”页填写
只建立了部分关系	逐行核对未生效的行 → 检查对应表或字段是否存在
关系方向与预期相反	核对父表名与子表名是否填反

注意事项

• 表名或字段名与模型不一致时该行关系无法建立，先核对大小写与命名。
• 虚拟关系参与孤立表判定中的关系口径，可能影响工具箱的孤立表检查结果。
• 导入前先用少量记录验证，确认生成的关系方向与预期一致，再批量导入全量关系。
